螺紋的標準很亂，但是這篇文章把它歸納全了

螺紋，做機械的天天打交道，時間一長國內的國外的，公制的英制的，直的錐的，密封的非密封的，內的外的，55度的60度的?？傊３１桓銇y，用一次從頭到尾查一次，我這里也算是歸納總結一下，希望有所幫助。



我的做法是常用的打印出來放在桌邊，用時隨時拿來查看，時間長了就自然記住了。



一

NPT是一般用途的美國標準錐管螺紋，牙型角為60°


PT牙為英制錐螺紋，牙型角為55°，密封中最常用。英制管螺紋是細牙螺紋，因為粗牙螺紋的牙深大，會嚴重的降低所切螺紋外徑管子的強度。



PF牙是管用平行螺紋。



G 是55度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G代表圓柱螺紋，G是管螺紋的統稱(Guan)，55、60度的劃分屬于功能性的



ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，新國標標注為Rc



公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別， 公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。



管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋大徑比公稱直徑大。



1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。





二

1、英寸制統一螺紋



在英寸制國家廣泛采用，該類螺紋分三個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。



標注方法：螺紋直徑—每英寸牙數系列代號—精度等級

示例：粗牙系列 3/8—16UNC—2A

細牙系列 3/8—24UNF—2A

特細牙系列 3/8—32UNFF—2A

定螺距系列 3/8—20UN—2A



第一位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數)；第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號，最后兩位2A為精度等級。



2 、55°圓柱管螺紋的轉化



55°圓柱管螺紋，來源于英寸制系列，但米制和英寸制國家均廣泛采用，用于輸送液體經、氣體和安裝電線的管接頭與管子的聯接，然而，各國的代號不同，應按下表(對照表)中的國外代號轉化為我國代號，現將各國的55°圓柱管螺紋代號列于下表。



國別   代號

中國   G

日本   G、PF

英國  BSP、BSPP

法國   G

德國  R(內螺紋)、K(外螺紋)

前蘇聯 G、TPУБ

ISO    Rp



3、55°圓錐管螺紋的轉化



55°圓錐管螺紋，是指螺紋的牙型角為55°、螺紋具有1：16的錐度。該系列螺紋在世界上應用廣泛，它的代號，各國規定不同，見下表。按下表中的國外代號轉化為我國代號。



國別   代號

中國  ZG、R(外螺紋)

英國   BSPT、R(外螺紋)、Rc(內螺紋)

法國  G(外螺紋)、R(外螺紋)

德國   R(外螺紋)

日本   PT、R

ISO  R(外螺紋)、Rc(內螺紋)



4、60°圓錐管螺紋的轉化



60°圓錐管螺紋是指牙型角為60°、螺紋錐度為1：16的管螺紋，此系列螺紋在我國機床行業和美國、前蘇聯應用。它的代號，我國過去規定為K，后來規定為Z，現在改為NPT。螺紋代號對照表見下表。



國別   代號

中國   Z(舊)NPT(新)

美國   NPT

蘇聯   B



5、55°梯形螺紋的轉化



梯形螺紋是指牙型角為30°的米制梯形螺紋。該系列螺紋，國內外比較統一，其代號也相當一致，螺紋代號見下。



國別   代號

中國   T(舊)Tr(新)

ISO    Tr

德國   Tr

前蘇聯   Tr

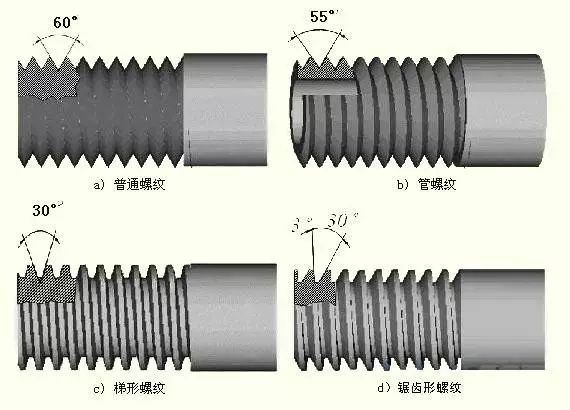

三、螺紋分類



依螺紋用途不同可分為：



1、國際公制標準螺紋(InternationalMetric Thread System)

我國國家標準CNS采用之螺紋。牙頂為平面，易於車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60 度，規格以M表示。公制螺紋可分粗牙及細牙二種。表示法如M8x1.25。(M：代號、8：公稱直徑、1.25：螺距)。



2、美國標準螺紋(AmericanStandardThread)

螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為60度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如1/2-10NC。(1/2：外徑；10：每寸牙數；NC代號)。



3、統一標準螺紋(UnifiedThread)

由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。

螺紋角亦為60度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。表示法如1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC代號)



4、V形螺紋(Sharp VThread)

頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為60 度。



5、惠式螺紋(WhitworthThread)

英國國家標準采用之螺紋。螺紋角為55度，表示符號為”W”。適用於滾壓法制造。表示法如W1/2-10。(1/2：外徑；10：每寸牙數；W代號)。



6、圓螺紋(KnuckleThread)

為德國DIN所定之標準螺紋。適用於燈泡、橡皮管之連接。表示符號為”Rd”。



7、管用螺紋(PipeThread)

為防止泄漏用的螺紋，經常用於氣體或液體之管件連結。螺紋角為55度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為”N.P.T.”，其錐度為1：16，即每尺3/4 寸。



8、方螺紋(SquareThread)

傳動效率大，僅次於滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用於虎鉗之螺桿及起重機之螺紋。



9、梯形螺紋(TrapezoidalThread)

又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調整。公制之螺紋角為30 度、英制之螺紋角為29度。一般用於車床之導螺桿。表示符號為”Tr”。



10、鋸齒形螺紋(ButtressThread)

又稱斜方螺紋，只適於單方向傳動。如螺旋千斤頂、加壓機等。 表示符號為”Bu”。



11、滾珠螺紋

為傳動效率最好之螺紋，其制造困難，成本極高，乃用於精密之機械上。如數控工具機之導螺桿。



英制螺栓之表示法：

LH 2N 5/8 × 3 - 13UNC-2A

(1)LH為左螺紋 (RH為右螺紋，可省略)。

(2)2N雙線螺紋。

(3)5/8 英制螺紋，外徑 5/8”。

(4)3 螺栓長度3” 。

(5)13 螺紋每寸牙數13 牙。

(6)UNC統一標準螺紋粗牙。

(7)2級配合，外螺紋(3：緊配合；2：中配合；1：松配合) A:外螺紋(可省略) B：內螺紋



英制螺紋：

英制螺紋之大小，通常以螺紋上每寸長度有若干螺紋數表示，簡稱為「每寸牙數」，恰等於螺距之倒數。例如每寸8牙之螺紋，其螺距為1/8 寸。
